Fardal de shonraíochtaí roghnúcháin rialaithe inmheánaigh do chomhpháirteanna ceirmeacha beachtas a úsáidtear i dtrealamh leathsheoltóra

Criadóireacht chruinn ( Ardcheirmeacht ) ról fíor-riachtanach sa phróiseas déantúsaíochta leathsheoltóra (ó mhonarú wafer go nascáil wafer, pacáistiú agus tástáil) mar gheall ar a friotaíocht teocht ard, friotaíocht creimeadh, cruas ard, seoltacht teirmeach ard agus insliú den scoth. De réir mar a théann an próiseas déantúsaíochta ciorcaid chomhtháite domhanda i dtreo 3nm 、 2nm Le héabhlóid na bpróiseas níos forbartha, tá na coinníollacha oibre crua taobh istigh den trealamh ag cruthú dúshláin mhóra d'íonacht ábhar, cruinneas próiseála agus saol friotaíochta plasma na gcomhpháirteanna ceirmeacha tábhachtacha. Tá sé mar aidhm ag an alt seo an fhadhb a bhaineann le doiciméadú teicniúil inmheánach na bhfiontar a réiteach “ Paraiméadair folamh agus in easnamh a fhreagraíonn don fheidhmchlár meaisín ” saincheisteanna agus bunchaighdeáin rialaithe inmheánaigh na teicneolaíochta lárnacha do gach catagóir de chriadóireacht bheachtais.

Criadóireacht bheachtais leathsheoltóra “ Ceithre ábhar lárnacha ”

Caighdeáin feidhmíochta agus rialaithe do phríomhchodanna an chroí-threalaimh

1. Trealamh eitseála —— Córas lárnach inchaite

Sa phróiseas eitseála tosaigh de chiorcaid iomlánaithe, cibé acu ICP (plasma cúpláilte ionduchtach) nó CCP (plasma cumasach cúpláilte), tá comhpháirteanna inmheánacha an chuas faoi lé fréamhacha fluairín thar a bheith gníomhach (mar shampla SF6 、 CF4 ) nó plasma clóirín-bhunaithe. Is furasta ábhair thraidisiúnta a chipping mar gheall ar chreimeadh teorann gráin, rud a fhágann go bhfuil mór-éilliú cáithníní ar an wafer.

Táirge lárnach: Fáinne fócasaithe chomhdhúile sileacain ard-íonachta

[ Comhdhúile sileacain le haghaidh meaisín eitseála SiC Pictiúr iarbhír táirge fáinne fócais ]

• An-resistant do theicneolaíocht chreimeadh plasma: Úsáideann an táirge seo cairbíd sileacain ard-íonachta sintéaraithe gan brú, a bhfuil ábhar iomlán eisíontais miotail ann ≤ 5ppm . Tá ráta eitseála ceimiceach níos ísle ag a struchtúr gráin comhtháite ard-dlúis uathúil ná mar a bhíonn sileacain chomhleáite faoi bhuamáil plasma láidir fluairín-bhunaithe. 8-10 amanna. Cinntíonn sé seo go bhfuil an fáinne fócais go leanúnach 200 Sa timthriall eitseála wafer, tá an ráta dífhoirmithe céim imeall níos lú ná 0.05% , a fheabhsaíonn go mór aonfhoirmeacht eitseáil chiumhais wafer agus a fheabhsaíonn an ráta úsáide meaisín iomlán ( chur chun cinn 15% thuas.
• Rialú dópála friotachas beacht: Trí theicneolaíocht rialaithe seoltachta teorann gráin chun cinn, déantar an friotachas a rialú go cobhsaí laistigh den raon sonrach a éilíonn an custaiméir ( 1-10Ω·cm ), ag na céadta vata RF ardmhinicíochta ( RF ) cumhacht, ag cinntiú go dtéann an réimse leictreach plasma isteach go hingearach agus go haonfhoirmeach ar an imeall wafer, ag deireadh an éifeacht imeall eitseála.

Croítháirge: Ceann sprinkler cruinneas alúmana ard-íonachta

[ Líníocht mhionsonraithe ar phróiseáil micrea-poll de cheann sprinkler ceirmeach alúmana ard-íonachta ]

• Próiseáil réimse sreabhadh micreaphoill ultra-chruinneas: ar trastomhas 300-450mm Ar an diosca, trí bheachtais ultrasonaic agus cúig-ais CNC Próiseáil nasctha, sáraíonn socrú 5000 trastomhas é 0.3mm-0.5mm de mhicreapóraí. Éilíonn caoinfhulaingt comhsheasmhachta trastomhas poll iomlán ≤ ± 0.01mm , sroicheann roughness an bhalla istigh poll Ra≤0.2μm , deireadh a chur go hiomlán burrs. Bí cinnte go bhfuil an gás próiseas (m.sh. Ar, O2, N2 ) a spraeáil ar an dromchla sliseog i stát sreafa iomlán lannach.
• Frithbhearta i leith teipeanna rialaithe inmheánaigh chorparáidigh: [Scortha teorann gráin agus cosaint truaillithe cáithníní] I bhfianaise na faidhbe go bhfuil na codanna alúmana traidisiúnta seans maith go micrea-scoilteanna mar gheall ar scaoileadh strus teirmeach ag imill na micropores, ní mór don táirge seo pas a fháil sa tástáil sula bhfágann sé an mhonarcha. 100% Brath méadar struis polaraithe, picilte ceimiceach neamh-millteach agus snasta ar an dromchla chun strus iarmharach meaisínithe a dhíchur agus a chinntiú 3000 Uaireanta: Ní tharlaíonn aon scoilteacht nó scealladh áitiúil le linn seirbhíse leanúnach eitseála.

2. Trealamh taiscthe scannán tanaí ( CVD/PVD meaisín) —— Teocht ard agus timpeallacht ardbhrú

sil-leagan ceimiceach gaile ( CVD ) agus sil-leagan ciseal adamhach ( ALD ) Éilíonn próiseas téamh an gháis réamhtheachtaithe le haghaidh imoibriú, agus tá an teocht chomhthimpeallach i gcónaí 400 ℃ -1000 ℃ idir. Caithfidh an wafer a bheith go hiomlán cothrom agus seasta le dáileadh tapa agus cothrom teasa.

Táirge lárnach: chuck leictreastatach cruinneas nítríde alúmanaim

[ nítríd alúmanaim AlN Cuma chuck leictreastatach leathsheoltóra agus téitheoir ]

• Seoltóireacht teasa deiridh agus cóimheas meaitseála teirmeach: nítríd alúmanaim（ AlN ) tá seoltacht theirmeach de suas le 180-220 W/(m·K) , a chomhéifeacht leathnú teirmeach ( 4.5×10^-6/K ) isteach 25 ℃ -800 ℃ Sa raon teochta iomlán agus wafer sileacain mhonacrystalline ( 4.2×10^-6/K ) chun cluiche foirfe a bhaint amach. Le linn an phróisis téimh tapa ardchumhachta, scaipeann sé go héifeachtach strus teirmeach agus cuireann sé cosc ​​ar shleamhnú teirmeach ar an wafer sileacain ( Duillín ) díláithriú nó dífhoirmiúchán warping, ionas go ndéanfar éagothroime an réimse teochta ar an dromchla wafer a rialú go docht laistigh de ≤ ± 0.5 ℃ 。
• Múnlú comhtháite inslithe teocht ard agus ardvoltais: Ag baint úsáide as criadóireacht chomhbhreoslaithe ilchiseal ( HTCC ) teicneolaíocht, ag baint úsáide as tungstain leáphointe ard / Leictreoid te moluibdín agus patrúin leictreoid asaithe leictreastatach a phriontáil go díreach agus leabaithe i AlN taobh istigh den mhaitrís. fiú i 600 ℃ Ag teochtaí arda, fanann an friotachas toirte ag ≥10^11Ω·cm , voltas miondealú inslithe ≥ 15 kV/mm , oiriúnaithe go hiomlán d'fhórsa Coulomb agus J-R Sonraíocht dé asaithe éifeacht.

Croítháirge: Iompróir sliseog chomhdhúile sileacain ard-íonachta le haghaidh feadáin foirnéise ardteochta

[ Radharc mionsonraithe ar shliotáin báid sliseog chomhdhúile sileacain ard-íonachta le haghaidh foirnéisí idirleata ingearach ardteochta ]

• Rialú creep teocht ard: 在 1200 ℃ I bhfoirnéisí idirleata ingearach ardteochta, tá báid Grianchloch traidisiúnta seans maith go creep ardteochta (dífhoirmiú lúbthachta) mar gheall ar féin-mheáchan fadtéarmach agus ualach wafer. Glacann an táirge seo athchriostalú / Chomhdhúile sileacain sintéaraithe gan bhrú, i 1350 ℃ Ní laghdaíonn an neart lúbthachta faoi theocht mhór an-ard, agus ní lúbann sé ná dlúith i seirbhís fhadtéarmach, rud a chinntíonn cruinneas suímh iomlán na n-ionramhálaithe uathoibrithe nuair a chuirtear isteach agus go mbaintear sliseog go huathoibríoch.

3. Aistriú wafer agus córas láimhseála uathoibrithe —— Damping creathadh ardluais agus ardmhinicíochta

De réir mar a mhéadaíonn cumas táirgthe na bpróiseas chun cinn, tá luasghéarú na robots láimhseála sliseog bainte amach nó fiú níos mó ná sin 2G , beidh aon chreathadh meicniúil beag ina chúis le chipping wafer nó scratches backside.

Táirge lárnach: stiffness sonrach ard agus lámh robotic chomhdhúile sileacain mórmhéide

[ Léaráid lámh manipulator ceirmeach lámh-láimhseáil i bhfolús ard-luasghéarú ard i bhfolús ]

• Ard-rigidity agus laghdú ar an tonnchrith gan stad: modulus leaisteacha chomhdhúile sileacain ( ~410 GPa ) déanta as cruach 2 uaireanta, alúmanam 6 amanna a stiffness ar leith (modal leaisteacha / Dlús) ag leibhéal an-ard i measc ábhar innealtóireachta. Tá an lámh robot chomhdhúile sileacain deartha le struchtúr lag agus éadrom. Tá an mhoill ar fhreagra struchtúrach le linn tosaithe agus stad ardluais níos ísle ná mar a bhaineann le páirteanna miotail traidisiúnta. 85% Thuas, tá an t-am creathadh iarmharach ag deireadh an lámh níos lú ná 0.05 soicind. Is féidir leis seo an fhadhb a réiteach go hiomlán le linn iompair “ scratch flutter ” Pointí pian, cosaint 12 orlach ( 300mm ) Aistriú ardluais agus ardchruinneas sliseog tanaí mórmhéide.
• Cobhsaíocht toisí le haghaidh próiseála mórmhéid: níos mó ná fad 1000mm Tá lamháltas maoile rialaithe laistigh den lámh robotach mórmhéide ≤ 0.02mm Laistigh de, tá an dromchla iomlán snasta scáthán ( Ra≤0.05μm ), cáithníní a scaoileadh gan aon cuimilte.

Croítháirge: cupán bhfolús ceirmeach scagach

[ Cupán bhfolús ceirmeach scagach ]

• Asaithe brú diúltach scagach aonfhoirmeach: Tá an trastomhas pore meán á rialú ag 10-30μm , tá an porosity cobhsaí ag 35%-45% . Trí na micropores ar fud an dromchla, baintear amach brú diúltach aonfhoirmeach ar fud an dromchla iomlán, ag seachaint an tiúchan strus áitiúil agus dífhoirmiúchán áitiúil dúlagar de bharr cupáin shúchán láraithe traidisiúnta ar sliseoga tanaí, ag cinntiú iniúchadh sliseog agus CMP Fanann an dromchla cothrom nanaiméadar le linn snasta.

Achoimre ar oiriúnú na n-ábhar éagsúla

1. Sraith páirteanna struchtúracha cruinneas ceirmeacha alúmana

• Is iad seo a leanas na príomhphointí lárnacha: feidhmíocht ardchostas, ard-íonacht, cosc deannaigh, agus insliú láidir uilíoch. • Eochairfhocail táirge is infheidhme: líneáil ceirmeach leathsheoltóra, fáinne inslithe frith-chreimeadh, bushing inslithe ceirmeach ard-íonachta, flange inslithe ceirmeach.

[ Bailiú sonraíochtaí éagsúla de chodanna struchtúracha ceirmeacha alúmana ard-íonachta leathsheoltóra de ghrád ]

2. criadóireacht chomhdhúile sileacain imoibriú

• Príomhphointí lárnacha: friotaíocht a eitseáil plasma, friotaíocht teocht mhór ard gan creep, stiffness sonrach ard agus méid mór mhúnlú comhtháite. • Eochairfhocail táirge is infheidhme: SiC Fáinne fócasaithe eitseála, bhíoma cantilever chomhdhúile sileacain leathsheoltóra, bád chomhdhúile sileacain foirnéise ingearach, CMP Fáinne snasta, lámh meicniúil ceirmeach ard-rigidity.

[ shintéiriú imoibriú íonachta ard Léaráid páirteanna ceirmeacha cruinneas chomhdhúile sileacain ]

3. nítríd alúmanaim陶瓷 Seoltacht teirmeach ard /HTCC Sraith copar clúdaithe

• Príomhphointí: diomailt teasa ultra-ard, comhéifeacht leathnú teirmeach a mheaitseáil go foirfe le sileacain aonchriostail, comhdhó ilchiseal ( HTCC ) Teicneolaíocht ciorcad leabaithe. • Eochairfhocail táirge is infheidhme: AlN Bonn chuck leictreastatach, eilimint téimh léasair leathsheoltóra, ardchumhacht LED/IGBT Foshraith diomailt teasa ceirmeacha, ceirmeach nítríde alúmanaim mhiotalaithe.

[ Foshraith ceirmeach nítríde alúmanaim seoltacht ard]

4. Neart ultra-ard ceirmeach nítríde sileacain

• Príomhphointí lárnacha: rí na criadóireachta, toughness briste ard, friotaíocht tionchair, friotaíocht caitheamh agus gan aon chaillteanas púdar, cothromaíocht dhinimiciúil rothlach ardluais. • Eochairfhocail táirge is infheidhme:真空泵陶瓷轴承、半导体划片机陶瓷主轴、高频封测测试治具座、耐磨陶瓷柱塞泵芯。

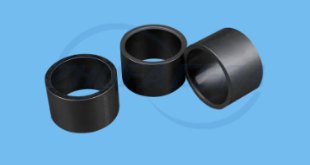

[ Imthacaí ceirmeacha nítríde sileacain ard-neart agus páirteanna caitheamh-resistant le haghaidh trealamh leathsheoltóra ]
